ホットスワップ対応キーボードの選び方｜Choc V1・V2とフットプリントの違い

キースイッチを半田付けせずに交換できるホットスワップは、キーボードを自分に合う打鍵感へ調整したい人に便利な仕組みです。

ただし、「ホットスワップ対応」だけを見てスイッチを買うと、取り付けられないことがあります。スイッチの規格、キーキャップ、基板のフットプリントを順番に確認しましょう。

ホットスワップとは？

ホットスワップは、基板上のソケットにキースイッチを差し込む方式です。半田付けで固定する方式と違い、専用の工具を使ってスイッチを抜き差しできます。

そのため、リニア・タクタイル・クリッキーなどの押し心地や音の違いを試しやすいことがメリットです。一方で、ソケットや基板に対応していないスイッチを無理に差し込むと、ピンやソケットを傷めるおそれがあります。

Choc V1とChoc V2は、名前が似ていても別規格

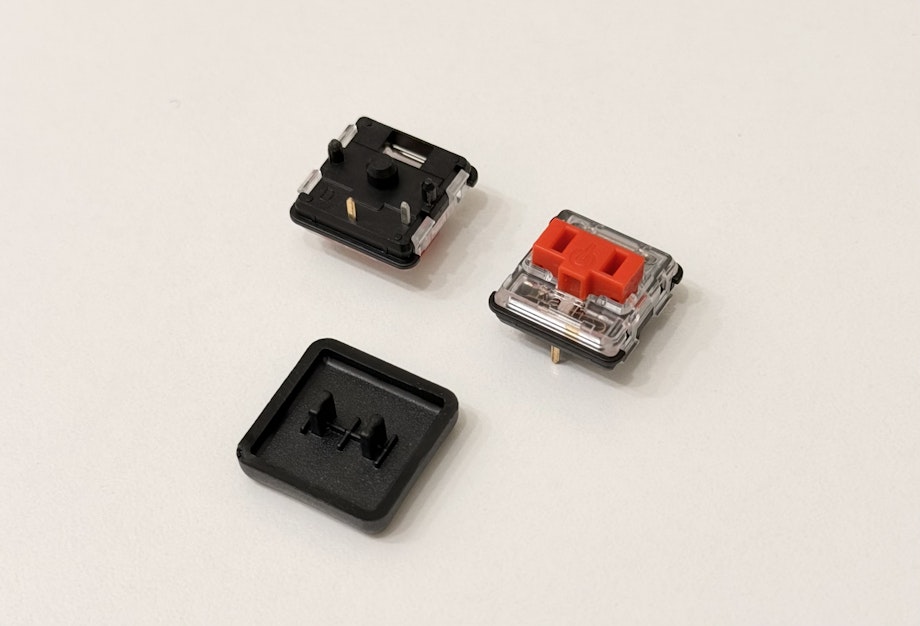

Kailh Chocは、薄型キーボードで使われるロープロファイルスイッチのシリーズです。V1とV2は同じ「Choc」と呼ばれますが、キーキャップの取り付け形状とスイッチの外形が異なります。

キーキャップの違い

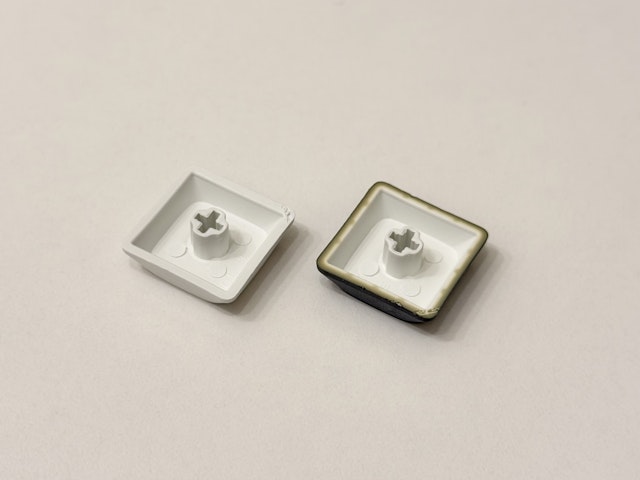

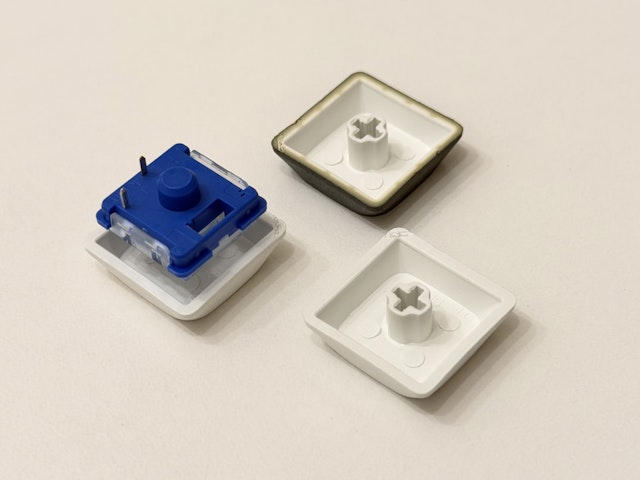

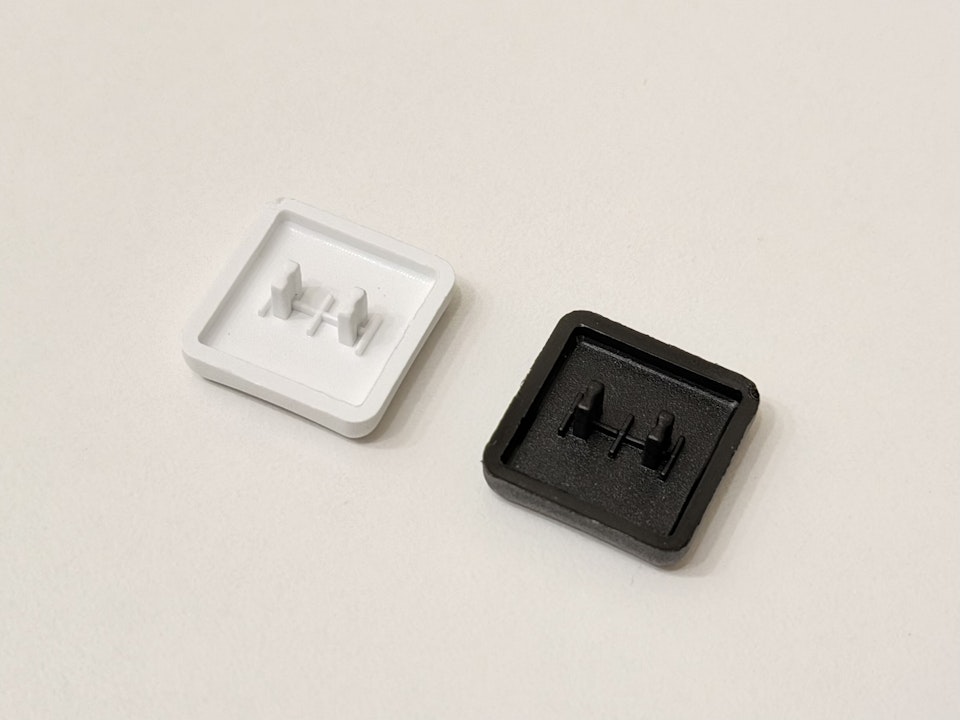

Choc V1はChoc V1用のキーキャップを使う設計が基本です。Choc V2は、一般的なMX系キーキャップに近い十字形ステムを採用した製品があります。ただし、MXキーキャップが物理的に載ることと、プレートや隣のキーに干渉せず使えることは別です。

キーキャップの対応表記は、スイッチの交換可否とは別に確認してください。

スイッチの外形とフットプリント

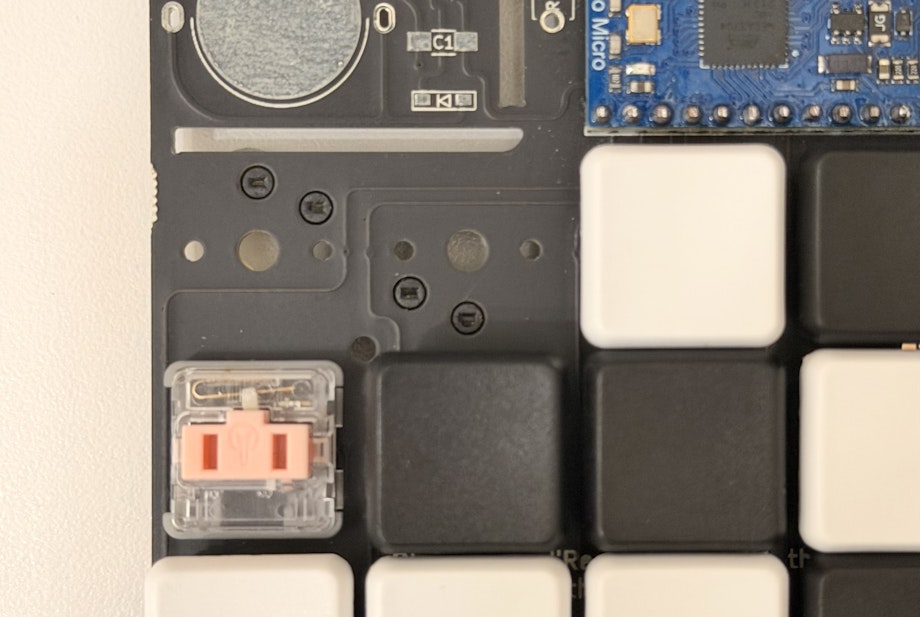

フットプリントとは、基板に設ける端子・中央の穴・位置決め用の穴の配置です。ホットスワップソケットの端子が合っていても、中央の穴や位置決めピンが合わなければ、差し込めない、浮く、基板やソケットに負荷がかかる、といった問題が起きます。

V1とV2には、中央の穴の大きさや位置決め用の構造などに違いがあります。
そのため「端子が同じだから完全互換」とは考えず、使用する基板がChoc V1・V2のどちらを想定しているかを確認するのが安全です。

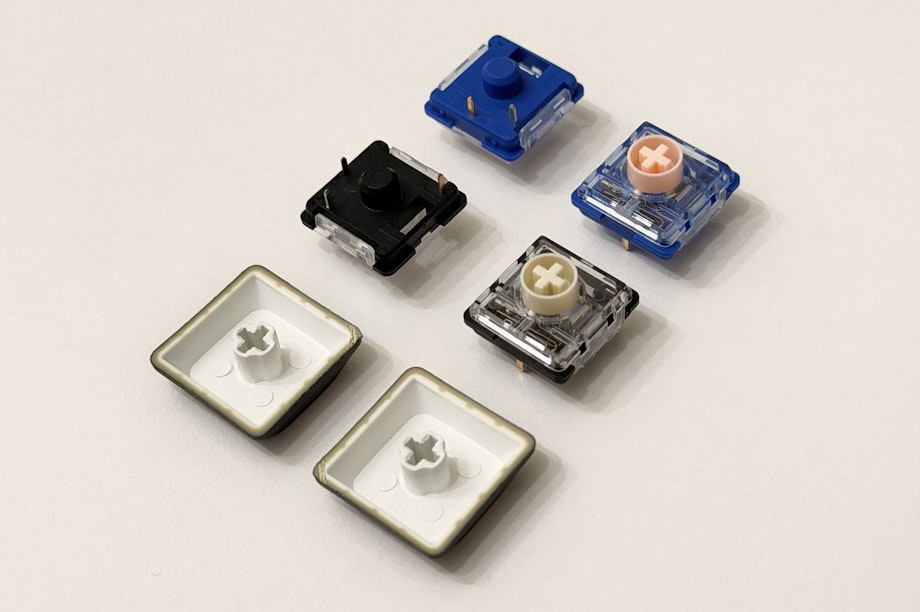

ChocV2では2PINと3PINの製品が混在しています。フットプリント基板を事前に確認してください。

フットプリントの互換性を確認する順番

1. 基板の商品説明を見る：「Choc V1対応」「Choc V2対応」「V1/V2両対応」などの表記を確認します。
2. スイッチのデータシートを見る：端子数、中央穴、位置決めピン、推奨PCBレイアウトを確認します。
3. キーキャップの規格を見る：Choc V1用、Choc V2用、MX互換などの表記を確認します。
4. プレートとの干渉を確認する：V2対応でも、MXサイズのキーキャップやスタビライザーがプレートに当たる場合があります。
5. 取り付け前に向きを確認する：ピンを曲げたまま押し込まず、ソケット位置とスイッチの向きを合わせます。

特に自作基板や交換用ソケットを使う場合は、基板の設計データとメーカーの推奨レイアウトを照合してください。販売店の「互換」という表現だけでなく、対応するフットプリントの種類まで確認すると安心です。

Merami Zeroで交換できるスイッチ

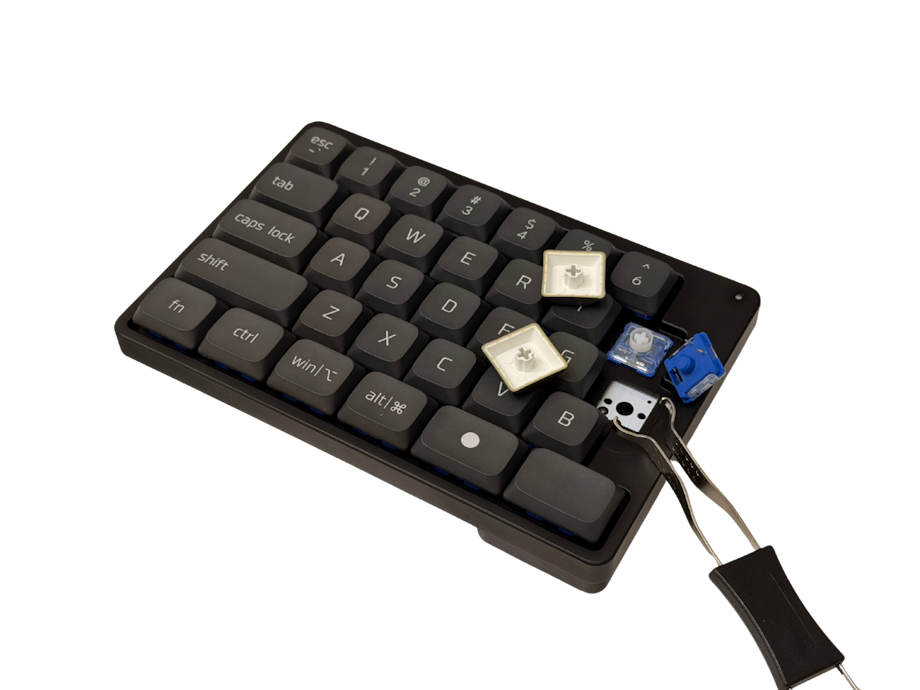

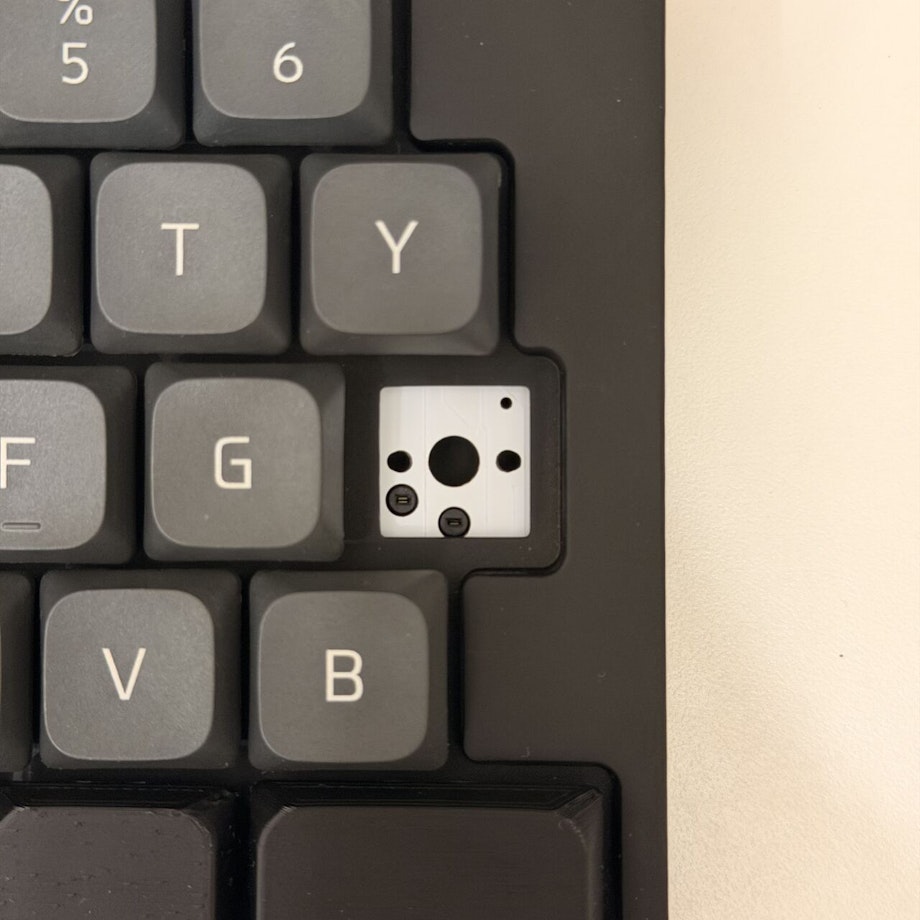

Merami Zeroはホットスワップ対応で、Choc V2規格のキースイッチに交換できます。
標準の通常リニアモデルには、Kailh Ice Cream Mini Low-Profile Switchesを採用しています。
作動荷重は38±8gf、導通ストロークは1.2±0.30mm、全ストロークは2.8±0.25mmです。

Choc V1スイッチにも交換できますが、標準キーキャップとの組み合わせには注意が必要です。
Choc V1用キーキャップを使う場合は、別途対応するキーキャップを用意してください。

Merami Zero用に交換スイッチを選ぶときは、「Choc V2対応」を確認してください。

交換時の注意点

• 交換前にPCとの接続を切り、キーボードの電源をOFFにしてください。
• キーキャップを外してから、スイッチプラーでスイッチを垂直に抜いてください。
• 新しいスイッチの金属ピンが曲がっていないか確認してください。
• ピンがソケットの穴に合っていることを確認してから、左右均等に押し込みます。
• 交換後は、すべてのキーが入力されるか確認してください。

抜き差しを繰り返すと、ホットスワップソケットにも負荷がかかります。固い場合は力で押し切らず、向きや規格をもう一度確認しましょう。

出典・仕様を確認する

寸法や推奨PCBレイアウトは、次の資料を確認してください。製品の世代やモデルによって仕様が異なる可能性があるため、購入するスイッチの型番に対応する資料を優先します。

• Kailh 公式：Product Datasheet
• Kailh：Linear Mechanical Keyboard Switches（Choc V1の参照先）
• Kailh：Choc V2 Low Profile Silent Linear Switch（3ピンの参照先）
• Kailh：Deep Sea Silent Mini Low Profile Keyboard Switch（2ピンの参照先）
• 遊舎工房：Choc V1用ソケット
• Kailh 公式：Choc V2 Low Profile Switch Set
• 遊舎工房：Kailh Choc V2

掲載しているスイッチ・キーキャップ・フットプリントの写真は、メラミ株式会社が撮影した実物写真です。製品仕様の確認先として、メーカーおよび販売店の出典URLを併記しています。
